STRUCTURE de FOOT5

Dimensions 30 x 18 m

Terrain de FOOT5 conforme au cahier des charges technique relatif à la création d’un terrain, éclairé, en gazon synthétique avec palissade, exigé par la FFF.
Conforme au code du sport R322-22 et à la norme NF EN 16579+AC.
*(option éclairage obligatoire dans le cadre du programme )

• Surface de jeu : 30m00 x 18m00
  Dimensions hors tout : 32m20 x 18m80
• Descriptif technique : Structure acier tubulaire mécano soudée nécessaire au maintien des palissades et des filets. Galvanisation à chaud + Thermolaquage coloris standard gris – RAL 7016 (Poteaux hauteur hors sol 5.50m)
• Autres coloris sur demande blanc RAL  9010, jaune RAL 1003, orange RAL 2008, rouge RAL 3000, bordeaux RAL 3004, bleu clair RAL  5015, Vert clair RAL 6018, vert foncé RAL 6005, gris clair RAL 7040, gris foncé RAL 7015, noir RAL 9005.
• Palissade périphérique
  – Palissade rigide en matériau imputrescible et insonorisant.
  – Panneaux « Sandwich » type monowall « SPECIAL FOOT 5 » double peau 2 faces lisses – Épaisseur 80 mm
  – Conception : Mousse polyuréthane prise en sandwich entre 2 tôles électrozinguées et laquées – Acier Prélaqué Int. /Ext. : 0,75mm – Thermolaquage Int. /Ext. 35μ
  – Hauteur 1m15
  – Coloris Blanc
  – Maintien du filet en partie haute des panneaux sandwich : Rail en profilé aluminium renforcé fixé mécaniquement : Solidité -Esthétique Sécurité (aucune arrête saillante et système anti pince doigt)

• Etude de structures : Structure et mâts d’éclairage
  Zone 3 (Vb0 = 26m/s)
  Catégorie de terrain 0 – Mer ou zone exposée aux vents de mer, lacs et plans d’eau parcourus  par le vent sur une distance d’au moins 5 km
• Panneaux sandwich lisse double face :
  Epaisseur 80 mm
  – Nuisances sonores atténuées
  – Meilleure résistance mécanique à l’impact répété du ballon
  Epaisseur tôles acier : 0,75mm
  Epaisseur thermolaquage : 35μ
• Poteaux verticaux sur platine :
  Tous les poteaux de grande hauteur (5m50), sont doublés, et de section rectangulaire 100 x 50mm.
  Poteaux prévus pour installation d’un filet de toit, si option demandée immédiatement ou ultérieurement.
  Tous les poteaux de hauteur 1m15, sont de section rectangulaire 100 x 50mm
•  Mats d’éclairage indépendants de la structure :
  Solution retenue pour des raisons de sécurité électrique !
  Trappe d’accès en pieds de chaque mat, avec porte fusible

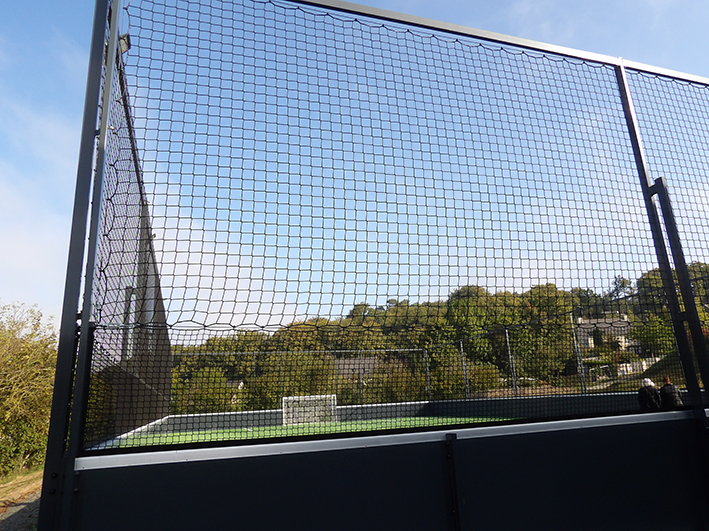

• Entretoises acier tubulaire : Positionnées mécaniquement sur la totalité de la périphérie haute de la structure, pour rigidifier celle-ci
• Buts de FOOT5 :
  But de FOOT5 acier tubulaire mécano soudé – Façade avant monobloc
  Barre basse arrière démontable pour le passage d’un véhicule d’entretien si besoin
• Filets verticaux :
  -Premier filet de hauteur de 1m00, avec bande polyester cousue = Maille 45 x 45mm – Fil diamètre 4mm. Positionnement dans profil aluminium renforcé sur la périphérie haute des panneaux
  -Second filet sur hauteur de 3m00 = Maille 100 x 100mm – Fil diamètre 5mm
• Traitement anti-corrosion des pièces acier :
  Toutes les pièces acier après travaux de métallerie sont galvanisées à chaud par immersion
  Finition : Thermolaquage aux poudres polyester – RAL standard 7016
